Principles of I/O Hardware
I/O Device
块设备（block device）：把信息存储在固定大小的块中，每个块有自己的地址。按块寻址的。磁盘是公认块可寻址设备。
字符设备（character device）：以字符为单为发送or接收一个字符流，而不考虑任何块结构。字符设备不可寻址，也没有寻道操作。如：打印机、网络接口、鼠标、老鼠？？？，和大多数与磁盘不同的设备。
其他设备：clocks（既不是块可寻址，也不产生or接收字符流）
Device Controllers
I/O设备由机械部件和电子部件组成
机械部件
电子部件：称为设备控制器(device controller) or 适配器(adapter)，
I/O port：每个控制寄存器被分配一个I/O端口号，是一个8位/16位的整数。
I/O端口空间：所有的I/O端口形成I/O端口空间，并且受到保护使得普通用户程序不能对其访问（只有OS能访问）
特殊的I/O指令，例如：
“IN REG，PORT”
CPU可以读取控制寄存器PORT的内容并将结果存入到CPU寄存器REG中。
“OUT PORT，REG”
CPU可以将REG的内容写入控制寄存器中

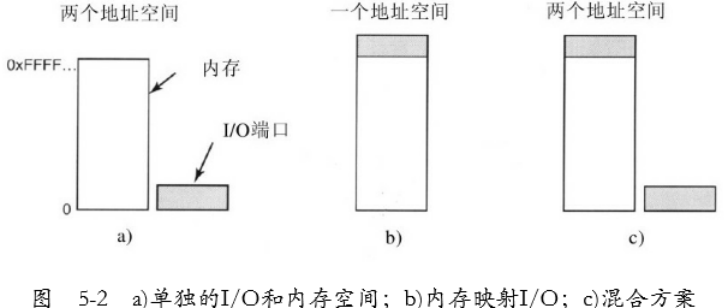

内存地址空间和I/O地址空间映射
“IN R0，4”读取I/O端口4的内容放入R0 (5-2a)
“MOV R0，4”读取内存字4的内容放入R0 (5-2b)

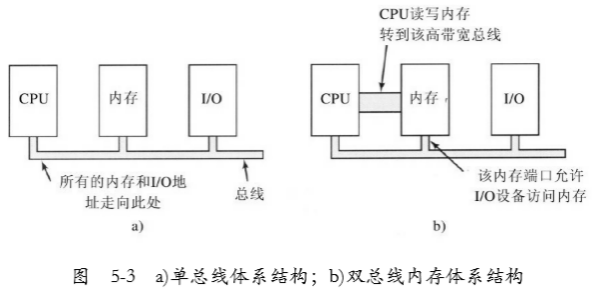

内存映射 I/O
将所有控制寄存器映射到内存空间中，每个控制寄存器被分配唯一的一个内存地址，并且不会有内存被分配这一地址。
优点：
- I/O设备驱动程序可以用C语言来写，如果不是内存映射IO，就得用汇编。
- 不需要特殊的保护机制来组织用户进程执行I/O操作
- 可以引用内存的每一条指令也可以引用控制寄存器。否则要看控制寄存器，就需要先读入CPU，再查看值。
缺点：
- 内存高速缓存给设备控制寄存器有问题，循环的时候从高速缓存中取值后不在查询设备，导致不能发现设备状态。
- 内存模块和I/O设备必须检查内存引用，看谁作出反应。
Interrupt
当I/O设备完成工作时，就产生一个中断。
- 设备完成工作→通知中断控制器
- 中断控制器发出中断信号→CPU
- CPU响应中断→中断控制器
中断向量：地址线上的数字被用作指向中断向量的表格的索引
中断 & 陷阱
| 中断 | 陷阱 | |
|---|---|---|
| 中断原因 | 外部中断，无法预知什么时候发生 | 当前运行的软件软件主动产生的中断，要求陷入内核态 |
| 中断处理机制 | 由中断控制器响应 | 系统调用，陷入内核态 |
| 行动时间 | 程序运行中，无法预知时间 | 知道发生时间，程序预先设定 |
| 发生环境 |

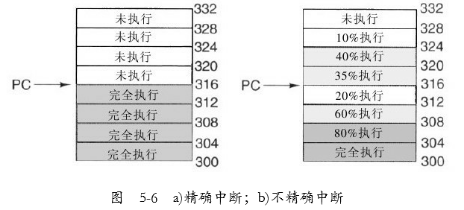

精确中断 & 不精确中断
精确中断：将机器留在一个明确状态的中断
- PC（程序计数器）在存在一个已知的地方
- PC所指向的指令之前的所有指令已经完全执行
- PC所指向的指令之后的所有指令都没有执行
- PC所指向的指令的执行状态是已知的
不精确中断：不满足上面那些要求的中断
Principles of I/O Software
I/O软件的目标
设备独立性：应该能够编写出程序：可以访问任意I/O设备而无需事先制定设备。（例如，硬盘、CD-ROM、USB无需为每一个设备独立编写程序）
统一命名：一个文件或一个设备的名字应该是一个简单的字符串或一个整数， 它不应依赖于设备
错误处理：错误应该尽可能地再接近硬件地层面得到处理
同步（阻塞）&异步（中断驱动）传输
缓冲（buffering）：数据离开一个设备之后通常并不能直接存放到其最终的目的地
共享（shareable）设备：磁盘可以共享
独占（dedicated）设备：磁带机不能共享
程序控制I/O（忙等待）
让CPU做全部工作
CPU把任务交给I/O设备，等待完成，等待过程需要 轮询(polling) or 忙等待(busy waiting)
中断驱动I/O
CPU将任务交给I/O设备后，继续运行其他进程，当I/O设备完成后发送中断请求，调用中断服务过程，CPU保存现场→响应中断→恢复现场 继续执行之前的进程。
使用DMA的I/O
DMA控制器本质是程序控制I/O，但是由DMA控制器处理全部工作，CPU获得自由，可以在I/O期间做其他工作。
DMA 模式
Burst mode：突发模式，burst只需要提供一个起始地址就行了，以后的地址依次加1，而非burst操作每次都要给出地址，以及需要中间的一些应答、等待状态等等。如果是对地址连续的读取，burst效率高得多，但如果地址是跳跃的，则无法采用burst操作
Fly-by mode：被传输的数据既 不通过 DMA 芯片，也不存储在 DMA 芯片中。因此，DMA 只能在 I/O 端口和内存地址间传输数据，而不是在两个I/O端口或者两块内存间。
使用管道的I/O
CPU干预最少的I/O操作
磁盘读写时间决定因素
- 寻道时间：将磁盘臂移动到适当的柱面上所需的时间
- 旋转延迟：等待适当扇区旋转到磁头下所需的时间
- 实际数据传输时间
对大多数磁盘，寻道时间与另外两个时间相比占主导地位，所以减少寻道时间可以充分改善系统性能
许多磁盘驱动程序都维护着一张表，该表按柱面号索引。每一柱面的未完成的请求组成一个链表，链表头存放在表的相应表目中。

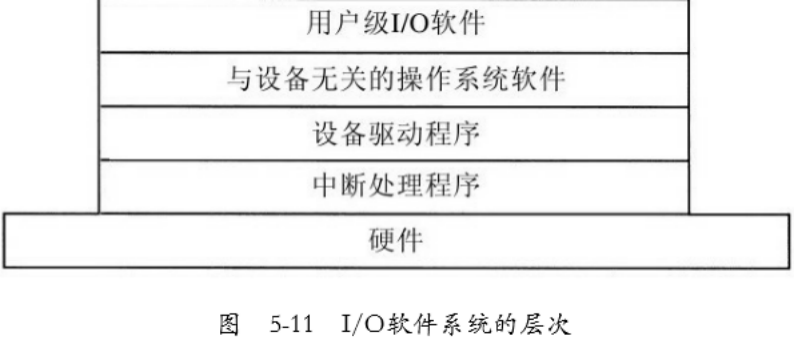

I/O Software Layers
中断处理程序
- 保存没有被中断硬件保存的所有寄存器（包括PSW）。、
- 为中断服务过程设置上下文，可能包括设置TLB、MMU和页表。
- 为中断服务过程设置堆栈
- 应答中断控制器，如果不存在集中的中断控制器，则再次开放中断。
- 将寄存器从它们被保存的地方（可能是某个堆栈）复制到进程表中。
- 运行中断服务过程，从发出中断的设备控制器的寄存器中提取信息。
- 选择下一次运行哪个进程，如果中断导致某个被阻塞的高优先级进程变为就绪，则可能选择它现在就运行
- 为下一次要运行的进程设置MMU上下文，也许还需要设置某个 TLB。
- 装入新进程的寄存器，包括其PSW。
- 开始运行新进程
设备响应程序（就是设备驱动）
设备相应程序：每个连接到计算机上的I/O设备都需要某些设备特定的代码来对其进行控制。这样的代码称为设备驱动程序。
每个I/O设备关联一个计算机需要一个特定的设备响应程序
每个设备驱动一般只能处理一种设备，最多是一类相似的设备
为了响应硬件设备（控制寄存器），设备驱动通常都需要进入内核态

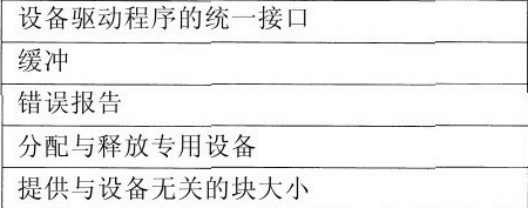

与设备无关的I/O软件

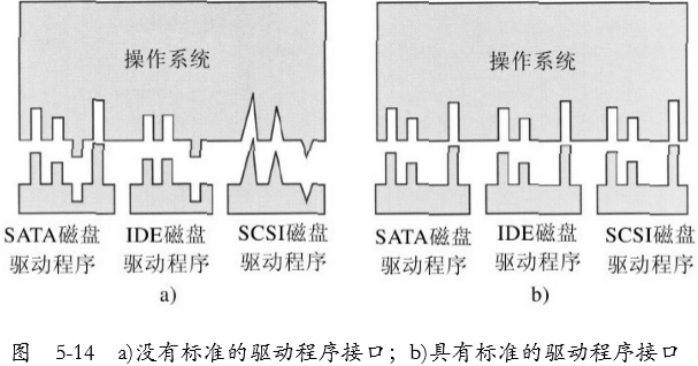

设备驱动程序的统一接口
- 没有标准驱动的程序接口：需要大量全新的编程工作，为每个设备编写驱动程序。
- 有标准的驱动程序接口：只需要直到驱动程序接口什么亚子，就很轻松容易。

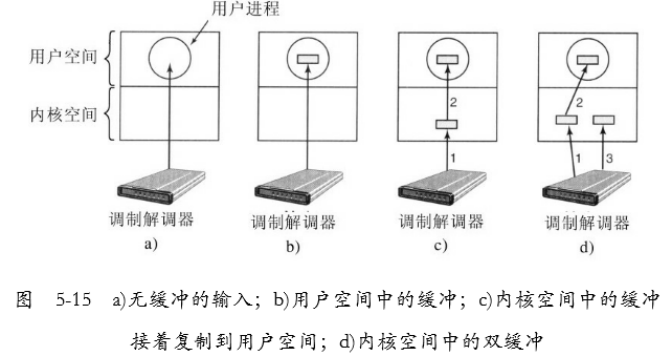

缓冲
- 没缓冲：对于每个到来的字符，都必须启动用户进程
- 用户缓冲：放入缓冲区直到字符填满。（如果缓冲区被分页调出内存，就把缓冲区锁定在内存中，可能会下降系统性能）
- 内核空间缓冲复制到用户空间：一个不够就来俩
- 双缓冲：一个满了放另一个，一个复制给用户缓冲。另一个满了这一个复制完了也清空了。
- 循环缓冲区：一个指针指向下一个空闲的字，另一个指针指向缓冲区数据第一个字。
错误报告
错误在I/O环境中更为常见
I/O错误类型
- 编程错误：只是将一个错误代码报告返回给调用者
- 实际I/O错误：由驱动程序决定做什么，驱动不知道就向上传递
与设备无关的块大小
不同磁盘有不同的扇区大小
与设备无关快重组一个逻辑块映射提供给更高层，而与物理块无关
用户空间I/O软件
Disks
硬件
磁盘
磁盘被组织成柱面，每个柱面包含若干磁道，磁道与垂直堆叠的磁头个数相同
磁道被分成若干扇区
重叠寻道：控制器可以同时控制两个或多个驱动器进行寻道
逻辑地址：(x, y, z)
x个柱面；y个磁头；每个磁道z个扇区
$磁盘容量 = 磁头数 × 柱面数 × 每道扇区数 × 每扇区字节数$

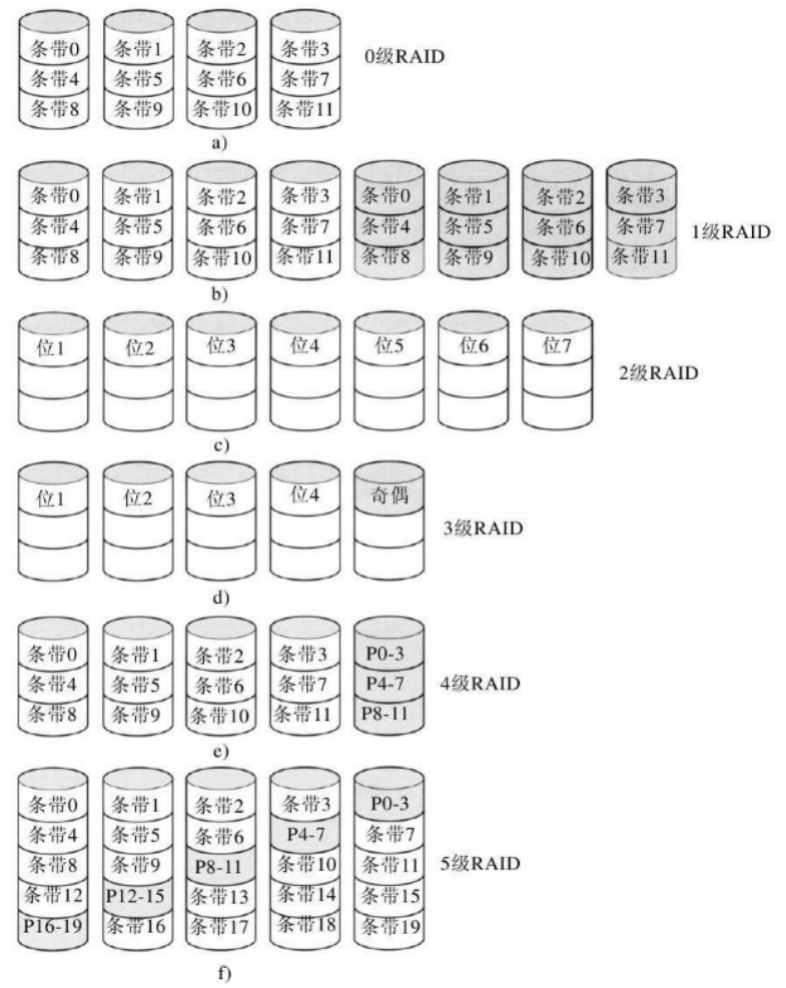

RAID
CD-ROM
磁盘臂调度算法
磁盘读写时间决定因素
- 寻道时间：将磁盘臂移动到适当的柱面上所需的时间
- 旋转延迟：等待适当扇区旋转到磁头下所需的时间
- 实际数据传输时间
对大多数磁盘，寻道时间与另外两个时间相比占主导地位，所以减少寻道时间可以充分改善系统性能
许多磁盘驱动程序都维护着一张表，该表按柱面号索引。每一柱面的未完成的请求组成一个链 表，链表头存放在表的相应表目中。
先来先服务 FCFS
很难优化寻道时间

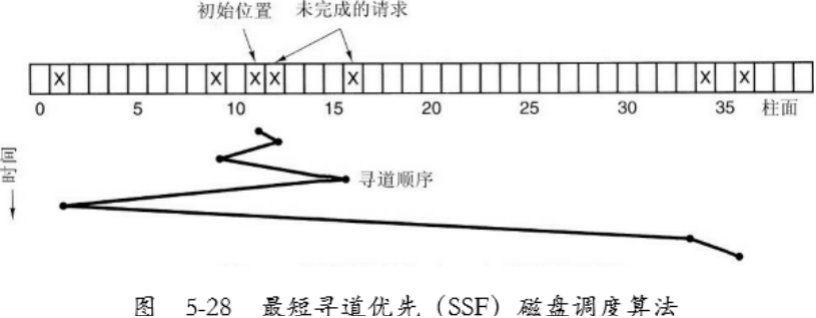

最短寻道优先（SSF）
移动了61个柱面
下一次总是处理与磁头距离最近的请求以使寻道时间最小化
不断有其他请求到达，那么磁盘更容易停留在中部区域，

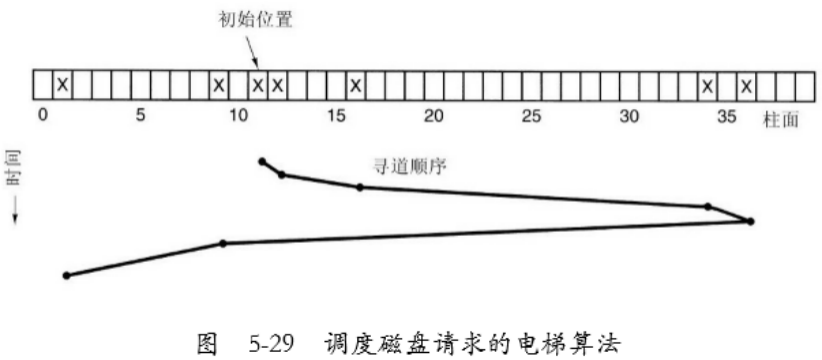

电梯算法（elevator algorithm）
维护一个二进制位：UP 或者 DOWN
当一个请求处理完成后，磁盘or电梯 驱动检查位，如果是UP，就移到下一个更高的未完成的请求。如果更高位置没有未完成请求，方向位取反，变为DOWN，同时存在一个地位置请求，就移向该位置。
移动了60个柱面
Clocks
User Interfaces
Power Management
假脱机技术
脱机技术
脱离主机的控制进行的I/O操作（使用外围控制机实现的）
缓解了CPU与慢速I/O设备的速度矛盾
即使CPU忙碌，也可以提前将数据输入到磁带（比外围设备快一点的设备）；即使慢速输出设备忙碌，也可以提前将数据输出到磁带（比慢速输出设备快的设备）

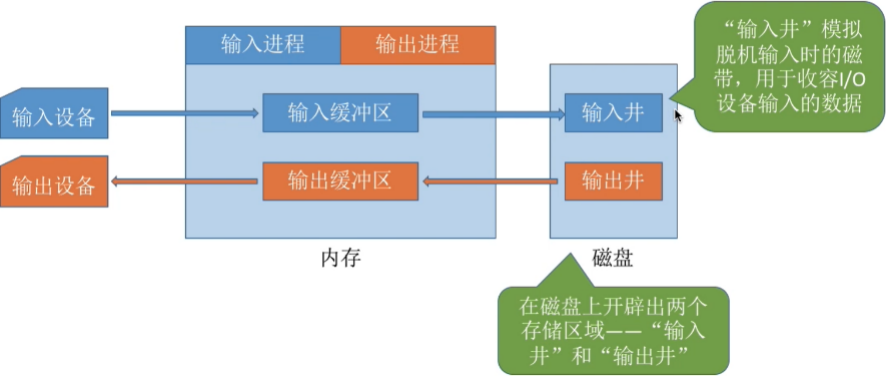

假脱机技术——输入井、输出井
- 假脱机技术，SPOOLing技术，使用软件的方式模拟脱机技术。
- 输入井：模拟脱机输入时候的磁带，用于收容I/O设备输入的数据
- 输出井：模拟脱机输出时候的磁带，收容用户进程输出的数据
- 输入进程：模拟脱机输入时候的外围控制机
- 输出进程：模拟脱机输出时候的外围控制机
在磁盘上开辟两个存储区域“输入井、输出井”
假脱机应用
独占是设备
共享设备：允许多个进程“同时”使用的设备
SPOOLing能把独占式设备（打印机）改装成共享设备。
SPOOLing能把一台物理设备 虚拟成 逻辑上的多台设备
